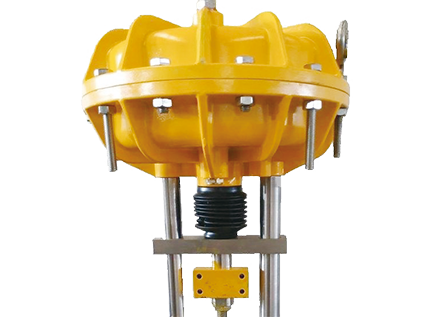

薄膜式氣動執行機構
規格/型號： HM280, HM530, HM530D, HM960, HM960D, HM960T。
最大工作氣壓： 6 Barg
工 作 溫 度： -25°C ~ 120°C
推力范圍 (N) ：1,536 ~ 50,508.
閥桿行程： 0 ~ 75mm
膜片通過了1,000,000次以上循環的型式試驗認可。
HM系列執行機構滿足SIL 3要求。
優點及特色
吊耳螺栓
方便將執行機構安裝到閥門上，其不允許用來起吊閥門和執行機構裝配后的整機。對于大口徑控制閥， 閥門的閥體上單獨設計有用于起吊的位置。
鑄造殼體
執行機構殼體采用ACD12鋁合金精鑄件或者A216 WCB碳鋼精鑄件。
支撐立柱
采用雙相不銹鋼材料。
閥桿連接
通過固定板夾緊的螺紋轉換接頭來實現。
膜片
由橡膠和尼龍網加工而成并經過了一百萬次的開關開循環型式試驗，沒有失效。

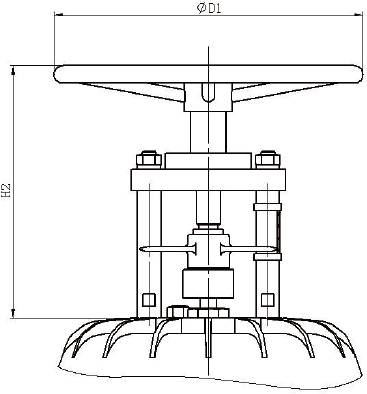

手輪
作為一旦斷電或氣源斷開緊急情況下安全等級的一個追加選項，見如下圖示。
危險化工工況
執行機構上裝配所使用的螺栓螺母均為適于海水的A4級材質，抗腐蝕。
輔件
按照客戶需求以及采購規范來提供，并安裝到閥門上。
執行機構的選擇
由“漢米達”工程師根據控制閥或切斷閥的使用工況條件來選擇，需要從閥門口徑，內件，流體介質，壓力，溫度，差壓，可供氣源以及閥門行程等標準要求方面做綜合考量。其性能最終驗收測試報告和有關文件，閥門出貨前都在工廠有記錄存檔。
維護保養
打開執行機構上蓋即可輕松接觸到所有內部零件并進行保養。所有零件均可根據需要來更換。執行機構內的預緊彈簧，其勢能通過蓋子上的加長螺栓來安全釋放。
